叠螺污泥脱水机

MYDL叠螺污泥脱水机

MYDL叠螺污泥脱水机

产品类别:叠螺污泥脱水机

咨询 QQ:点击这里给我发消息

咨询电话:0514-87848766


  • 产品描述

  叠螺污泥脱水机是运用了螺杆挤压原理,通过螺杆直径和螺距变化产生的强大挤压力,以及游动环与固定环之间的微小缝隙,实现对污泥进行挤压脱水的一种新型的固液分离设备。

MYDL叠螺污泥脱水机

构造原理:

  叠螺污泥脱水机的主体是由多重固定环和游动环构成,螺旋轴贯穿其中形成的过滤装置。前段为浓缩部,后段为脱水部,将污泥的浓缩和压榨脱水工作在一筒内完成,以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式。



20161221110751623 (1)



脱水原理:

  污泥在浓缩部经过重力浓缩后,被运输到脱水部,在前进的过程中随着滤缝及螺距的逐渐变小,以及背压板的阻挡作用下,产生极大的内压,容积不断缩小,达到充分脱水的目的。



20161221110757971 (1)



产品优势



1、适用范围广泛

  能广泛应用于市政污水、食品、饮料、屠宰养殖、印染、石油化工、造纸、皮革、制药等各行业的污泥脱水。



20170325094735684

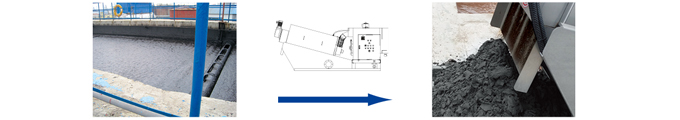

独特的脱水原理,使得设备适用于高、低浓度污泥,从2000mg/L起,开创了低浓度污泥直接脱水的先河。



20170325100855258



创新的结构设计,使得设备适用于高、低粘度的各类型污泥,特别是含油污泥,堪称含油污泥脱水的利器!



20170325101131741

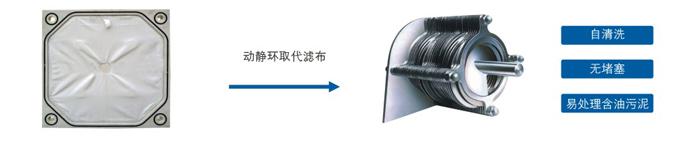

2、设备不易堵塞

  独特的动、静环滤缝结构使得设备不易堵塞,无需为防止滤缝堵塞而进行大量清洗,彻底减少冲洗用水量,减少内循环负担,解决了传统脱水设备堵塞给企业带来的烦恼。



20170318085000519



3、连续自动运行

  叠螺污泥脱水机从抽出污泥、注入药液、排出污泥饼均采用自动控制,通过电控柜,与泡药机、进泥泵、加药泵等进行联动,不需人员操作设备,运行不会发生堵塞、滤带走偏或其他影响工艺安全的现象,日常保养维护简便,24小时可以连续无人运行。第一次实现了真正意义上污泥脱水连续全自动运行。



20170325101505761



4、节省运行费用

  一体化的整体设计,设计紧凑,大幅度节省运行费用。低速螺旋挤压技术,使得耗电量大幅度低;设备不堵塞,冲洗用水大幅度减少;24小时全自动无人运行,人工费大幅度降低。因此,本设备也真正成为符合国家政策的节能环保新型设备。



20170325095839897

 5、没有二次污染

  螺旋轴的转速约2~3转/分,无振动,噪音非常小;其叠片具有自清洁功能,不会发生堵塞问题,只需少量水冲洗,无二次水污染;再加上污泥在如此慢的工作状态下运行,臭气不进行扩散,因此创造了一个非常好的运作环境!

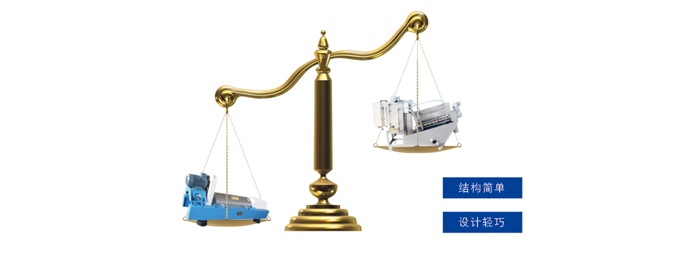

 6、机体轻巧耐用

  由于直接采用机械挤压脱水,无需滚筒等大型机体,因而该机设计得相当轻巧;机体几乎全部采用不锈钢材质,更换部件只有螺旋轴和游动环,使用寿命长,经久耐用。



20170325100036361



7、节省工程投资

  叠螺污泥脱水机本身具备污泥浓缩功能,直接处理曝气池内好氧污泥,不需要浓缩及贮存单元,减少污水处理设施整体的占地空间和建设成本。



20170318085041418





8、提升除磷功能

  污泥在好氧条件下脱水,不会发生传统污泥浓缩池或贮存池中在缺氧或厌氧条件下的污泥磷释放,从而提升整个污水处理系统的除磷功能。



20170325100302245

流程图

1535596553(1)



规格型号



选型参照



叠螺污泥脱水机外形图

机型

DS标准处理量

污泥处理量

螺旋规格 泥饼排出口高度(mm) 外形尺寸(mm) 净重

运行重量

10000mg/L

20000mg/L

30000mg/L

40000mg/L

50000mg/L 长(L) 宽(W) 高(H)

MYDL101

5~7kg/h

~0.5m3/h

~0.25m3/h

~0.2m3/h

~0.15m3/h

~0.14m3/h φ100×1 215 1850 740 1040 220kg

315kg

MYDL131

10~14kg/h

~1m3/h

~0.5m3/h

~0.4m3/h

~0.3m3/h

~0.28m3/h φ130×1 250 2000 785 1040 250kg

395kg

MYDL201

15~20kg/h

~1.5m3/h

~0.75m3/h

~0.6m3/h

~0.5m3/h

~0.4m3/h φ200×1 350 2510 900 1300 420kg

540kg

MYDL202

30~40kg/h

~3m3/h

~1.5m3/h

~1.2m3/h

~1.0m3/h

~0.8m3/h φ200×2 350 2560 1050 1300 550kg

660kg

MYDL203

45~60kg/h

~4.5m3/h

~2.25m3/h

~1.8m3/h

~1.5m3/h

~1.2m3/h φ200×3 350 2610 1285 1300 700kg

1010kg

MYDL301

50~70kg/h

~5m3/h

~2.5m3/h

~2m3/h

~1.5m3/h

~1.4m3/h φ300×1 530 3330 1005 1760 900kg

1300kg

MYDL302

100~140kg/h

~10m3/h

~5m3/h

~4m3/h

~3m3/h

~2.8m3/h φ300×2 530 3530 1290 1760 1350kg

2000kg

MYDL303

150~210kg/h

~15m3/h

~7.5m3/h

~6m3/h

~4.5m3/h

~4.2m3/h φ300×3 530 3680 1620 1760 1900kg

2700kg

MYDL304

200~280kg/h

~20m3/h

~10m3/h

~8m3/h

~6m3/h

~5.6m3/h φ300×4 530 3830 2010 1760 2500kg

3600kg

MYDL351

100~120kg/h

~10m3/h

~5m3/h

~4m3/h

~3m3/h

~2.4m3/h φ350×1 570 4005 1100 2130 1100kg

2000kg

MYDL352

200~240kg/h

~20m3/h

~10m3/h

~8m3/h

~6m3/h

~4.8m3/h φ350×2 570 4390 1650 2130 2100kg

3250kg

MYDL353

300~360kg/h

~30m3/h

~15m3/h

~12m3/h

~9m3/h

~7.2m3/h φ350×3 570 4520 1980 2130 3100kg

4600kg

MYDL354

400~480kg/h

~40m3/h

~20m3/h

~16m3/h

~12m3/h

~9.6m3/h φ350×4 570 4750 2715 2130 4100kg

5700kg

MYDL401

130~160kg/h

~13m3/h

~6.5m3/h

~5m3/h

~4m3/h

~3.2m3/h φ400×1 660 4680 1110 2100 2200kg

4200kg

MYDL402

260~320kg/h

~25m3/h

~13m3/h

~10m3/h

~8m3/h

~6.4m3/h φ400×2 660 4960 1760 2100 3500kg

6000kg

MYDL403

390~480kg/h

~39m3/h

~19.5m3/h

~15m3/h

~12m3/h

~9.6m3/h φ400×3 660 5010 2585 2100 5500kg

8000kg

MYDL404

520~640kg/h

~52m3/h

~26m3/h

~20m3/h

~16m3/h

~12.8m3/h φ400×4 660 5160 3160 2100 7000kg

9500kg



机型

电机功率(kw)

清洗用水压 清洗用水量(L/h) 维护频度 易损件更换周期(年) 污泥输送口A 宽滤液排出口B 供水口C 回流口D 混合槽排污口E

加药口F

螺旋轴

搅拌机

合计

螺旋轴 活动环

MYDL101

0.18

0.18

0.36

0.1MPa~0.2MPa(无需配高压冲洗装置)



24

5min/h 5 3 DN50 DN80 DN20 DN100 DN40

DN20

MYDL131

0.18

0.18

0.36

48

5 3 DN50 DN80 DN20 DN100 DN40

DN20

MYDL201

0.37

0.18

0.55

32

5 3 DN50 DN100 DN20 DN100 DN40

DN25

MYDL202

0.74

0.55

1.29

64

5 3 DN50 DN100 DN20 DN100 DN40

DN25

MYDL203

1.11

0.55

1.66

96

5 3 DN65 DN100 DN20 DN100 DN40

DN25

MYDL301

0.75

0.55

1.3

40

10 5 DN65 DN150 DN20 DN100 DN50

DN25

MYDL302

1.5

0.75

2.25

80

10 5 DN65 DN150 DN20 DN100 DN50

DN25

MYDL303

2.25

1.1

3.35

120

10 5 DN65 DN150 DN20 DN100 DN50

DN25

MYDL304

3

1.1

4.1

160

10 5 DN80 DN150 DN20 DN100 DN65

DN25

MYDL351

1.1

0.75

1.85

60

10 5 DN65 DN150 DN20 DN100 DN50

DN25

MYDL352

2.2

1.1

3.3

120

10 5 DN80 DN150 DN20 DN100 DN65

DN25

MYDL353

3.3

1.5

4.8

180

10 5 DN80 DN150 DN32 DN100 DN65

DN25

MYDL354

4.4

0.75+0.75

5.9

240

10 5 DN80 DN200 DN32 DN100 DN65

DN50

MYDL401

1.5

1.1

2.6

80

10 5 DN65 DN150 DN20 DN100 DN50

DN25

MYDL402

3

1.5

4.5

160

10 5 DN80 DN150 DN32 DN100 DN65

DN25

MYDL403

4.5

1.1+1.1

6.7

240

10 5 DN100 DN200 DN50 DN150 DN65

DN50

MYDL404

6

1.1+1.1

8.2

320

10 5 DN100 DN200 DN50 DN150 DN65

DN50
