YDL预浓缩叠螺污泥脱水机

YDL预浓缩叠螺污泥脱水机

产品类别:叠螺污泥脱水设备

咨询 QQ:点击这里给我发消息

咨询电话:13815801219


  • 产品描述

  叠螺污泥脱水机是运用了螺杆挤压原理,通过螺杆直径和螺距变化产生的强大挤压力,以及游动环与固定环之间的微小缝隙,实现对污泥进行挤压脱水的一种新型的固液分离设备。

YDL预浓缩叠螺污泥脱水机

构造原理:

  叠螺污泥脱水机的主体是由多重固定环和游动环构成,螺旋轴贯穿其中形成的过滤装置。前段为浓缩部,后段为脱水部,将污泥的浓缩和压榨脱水工作在一筒内完成,以独特微妙的滤体模式取代了传统的滤布和离心的过滤方式。



20161221110751623



脱水原理:

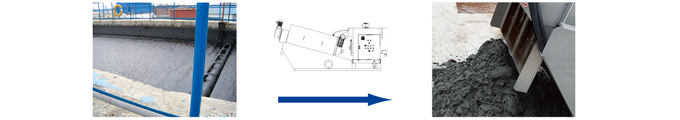

  污泥在浓缩部经过重力浓缩后,被运输到脱水部,在前进的过程中随着滤缝及螺距的逐渐变小,以及背压板的阻挡作用下,产生极大的内压,容积不断缩小,达到充分脱水的目的。



20161221110757971





产品优势



1、适用范围广泛

  能广泛应用于市政污水、食品、饮料、屠宰养殖、印染、石油化工、造纸、皮革、制药等各行业的污泥脱水。

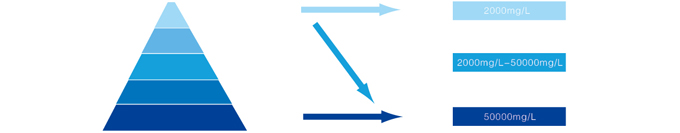

独特的脱水原理,使得设备适用于高、低浓度污泥,从2000mg/L起,开创了低浓度污泥直接脱水的先河。

创新的结构设计,使得设备适用于高、低粘度的各类型污泥,特别是含油污泥,堪称含油污泥脱水的利器!

2、设备不易堵塞

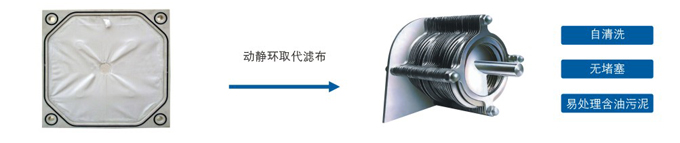

  独特的动、静环滤缝结构使得设备不易堵塞,无需为防止滤缝堵塞而进行大量清洗,彻底减少冲洗用水量,减少内循环负担,解决了传统脱水设备堵塞给企业带来的烦恼。

3、连续自动运行

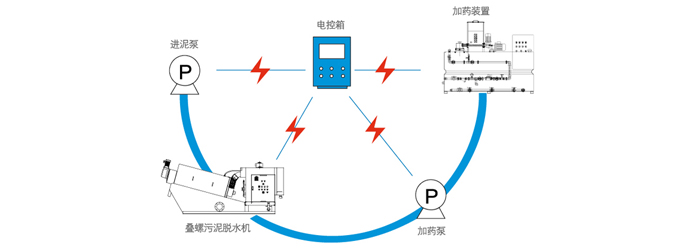

  叠螺污泥脱水机从抽出污泥、注入药液、排出污泥饼均采用自动控制,通过电控柜,与泡药机、进泥泵、加药泵等进行联动,不需人员操作设备,运行不会发生堵塞、滤带走偏或其他影响工艺安全的现象,日常保养维护简便,24小时可以连续无人运行。第一次实现了真正意义上污泥脱水连续全自动运行。

4、节省运行费用

  一体化的整体设计,设计紧凑,大幅度节省运行费用。低速螺旋挤压技术,使得耗电量大幅度低;设备不堵塞,冲洗用水大幅度减少;24小时全自动无人运行,人工费大幅度降低。因此,本设备也真正成为符合国家政策的节能环保新型设备。

5、没有二次污染

  螺旋轴的转速约2~3转/分,无振动,噪音非常小;其叠片具有自清洁功能,不会发生堵塞问题,只需少量水冲洗,无二次水污染;再加上污泥在如此慢的工作状态下运行,臭气不进行扩散,因此创造了一个非常好的运作环境!

6、机体轻巧耐用

  由于直接采用机械挤压脱水,无需滚筒等大型机体,因而该机设计得相当轻巧;机体几乎全部采用不锈钢材质,更换部件只有螺旋轴和游动环,使用寿命长,经久耐用。

7、节省工程投资

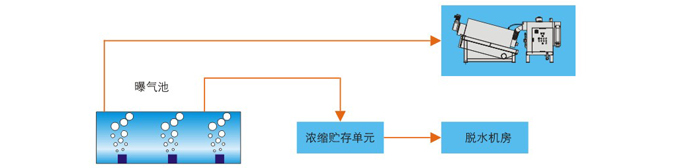

  叠螺污泥脱水机本身具备污泥浓缩功能,直接处理曝气池内好氧污泥,不需要浓缩及贮存单元,减少污水处理设施整体的占地空间和建设成本。

8、提升除磷功能

  污泥在好氧条件下脱水,不会发生传统污泥浓缩池或贮存池中在缺氧或厌氧条件下的污泥磷释放,从而提升整个污水处理系统的除磷功能。





规格型号





机型

DS标准处理量

污泥处理量

2500mg/L

5000mg/L

10000mg/L

20000mg/L



YDL301

40~70kg/h

~16m3/h

~10m3/h

~7m3/h

~3.5m3/h

YDL302

80~140kg/h

~32m3/h

~20m3/h

~14m3/h

~7m3/h

YDL303

120~210kg/h

~48m3/h

~30m3/h

~21m3/h

~10.5m3/h

YDL304

160~280kg/h

~64m3/h

~40m3/h

~28m3/h

~14m3/h

YDL351

80~120kg/h

~32m3/h

~16m3/h

~12m3/h

~6m3/h

YDL352

160~240kg/h

~64m3/h

~32m3/h

~24m3/h

~12m3/h

YDL353

240~360kg/h

~96m3/h

~48m3/h

~36m3/h

~18m3/h

YDL354

320~480kg/h

~128m3/h

~64m3/h

~48m3/h

~24m3/h

YDL401

100~160kg/h

~40m3/h

~26m3/h

~16m3/h

~8m3/h

YDL402

200~320kg/h

~80m3/h

~52m3/h

~32m3/h

~16m3/h

YDL403

300~480kg/h

~120m3/h

~78m3/h

~48m3/h

~24m3/h

YDL404

400~640kg/h

~160m3/h

~104m3/h

~64m3/h

~32m3/h



机型 螺旋规格 螺泥饼排出口离地面距离(mm)

外形尺寸(mm)

净重

运行重量

长(L) 宽(W) 高(H)

YDL301

φ300×1 500

4000

1580

1900

1100kg

1850kg

YDL302

φ300×2 500

4000

1580

1900

1550kg

2450kg

YDL303

φ300×3 500

4000

1610

1900

2100kg

3250kg

YDL304

φ300×4 500

4185

2050

1900

2800kg

4100kg

YDL351

φ350×1 680

4340

1160

2300

1350kg

2250kg

YDL352

φ350×2 680

4500

1550

2300

2350kg

3500kg

YDL353

φ350×3 680

4800

2100

2300

3500kg

5000kg

YDL354

φ350×4 680

5100

2650

2300

4500kg

6100kg

YDL401

φ400×1 875

5150

1400

2560

3100kg

5200kg

YDL402

φ400×2 875

5150

1880

2560

4300kg

6900kg

YDL403

φ400×3 875

5350

2525

2560

6000kg

9100kg

YDL404

φ400×4 875

5500

3105

2560

7500kg

12900kg



机型 电机功率(kw) 宽清洗用水压 清洗用水量(L/h)

维护频度

运易损件更换周期(年)

螺旋轴 搅拌机 合计 螺旋轴 活动环 驱动轴

YDL301

0.75 0.75

1.5

0.1MPa~0.2MPa

(无需配高压冲洗装置)





40

5min/h



10 5 2

YDL302

1.5 0.75

2.25

80

10 5 2

YDL303

2.25 1.1

3.35

120

10 5 2

YDL304

3 1.1

4.1

160

10 5 2

YDL351

1.1 1.1

2.2

60

10 5 2

YDL352

2.2 1.1

3.3

120

10 5 2

YDL353

3.3 1.5

4.8

180

10 5 2

YDL354

4.4 0.75+0.75

5.9

240

10 5 2

YDL401

1.5 1.1

2.6

80

10 5 2

YDL402

3.0 1.1

4.1

160

10 5 2

YDL403

4.5 1.1+1.1

6.7

240

10 5 2

YDL404

6.0 1.1+1.1

8.2

320

10 5 2



注:易损件更换时间是个大概数值,在实际运行过程中,污泥的种类,处理的方式,运行调整状况以及每天的运行时间,都会影响易损件的更换周期。(易损件更换周期以365天/年,16个小时/天的运行时间来计算)



机型 污泥输送口A 滤液排出口B

供水口C

回流口D 混合槽排污口E

加药口F

预浓缩滤液排出口G

YDL301

DN65 DN150

DN20

DN150

DN65

DN25

DN125

YDL302

DN65 DN150

DN20

DN150

DN65

DN25

DN125

YDL303

DN80 DN150

DN20

DN150

DN65

DN25

DN125

YDL304

DN80 DN150

DN20

DN150

DN65

DN32

DN150

YDL351

DN65 DN150

DN20

DN150

DN65

DN25

DN125

YDL352

DN80 DN150

DN20

DN150

DN65

DN25

DN125

YDL353

DN100 DN150

DN20

DN150

DN65

DN32

DN150

YDL354

DN100 DN200

DN20

DN150

DN65

DN32

DN150

YDL401

DN80 DN150

DN20

DN150

DN65

DN25

DN125

YDL402

DN100 DN150

DN20

DN150

DN65

DN32

DN150

YDL403

DN100 DN200

DN20

DN150

DN65

DN50

DN200

YDL404

DN100 DN200

DN25

DN150

DN65

DN50

DN200
