XLC旋流沉砂器

XLC旋流沉砂器

产品类别:其他污水处理设备

咨询 QQ:点击这里给我发消息

咨询电话:0514-87848766


  • 产品描述
  旋流沉砂器是根据流体中的固体颗粒在除砂器里旋转时的筛分原理制成,集旋流与过滤为一体,在水处理领域实现除砂、降浊、固液分离等效果显著。广泛应用于水源热泵、水处理、食品、医药等工业部门。河水、井水除砂,洗煤水、工业选矿、液体除气以及非互溶液体的分离。

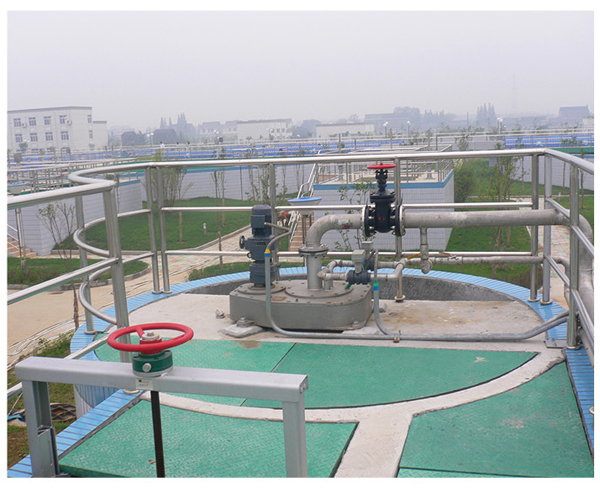

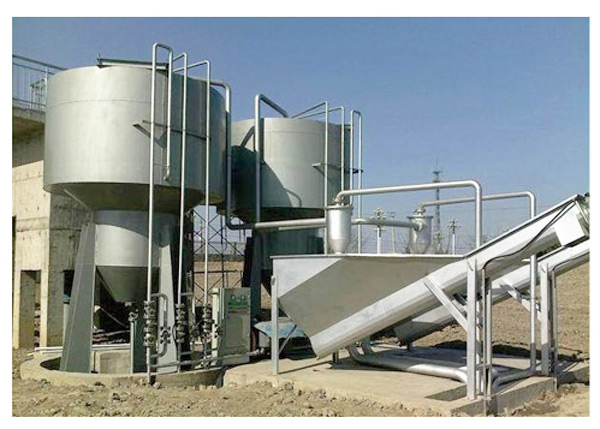

XLC旋流沉砂器
应用场合

  1、旋流沉砂器一般用于城市生活污水处理厂的初沉池前,格栅后,分离污水中的较大无机颗粒(一般直径大于0.5mm)。大部分采用空气提砂,若采用砂泵提砂时一般对磨损要求较高。钢制池体适用中小型流量使用。

  2、应用于单个旋流沉砂池,采用气提砂时,其组合结构功能与多尔沉砂池相似,但在处理情况下该组合结构占地面积小,效率高。


工作原理:

  原水从切线方向进入,初步形成旋流,在由叶轮形成一定的流速和流态,使黏附有机物的砂,逐渐相互洗涤,且依靠重力和旋流阻力沉至砂斗中心,剥离的有机物随轴向水流向上溢走。砂斗积聚的砂经空气提升或砂泵提升,进入砂水分离器彻底分离,分离后的砂排至垃圾箱(筒)外运,污水回流至格栅井。


产品优势

  1、占地面积小,结构紧凑。对周围环境影响很小,卫生条件好。

  2、沉砂效果受水量变化影响很小,砂水分离效果好,分离出的砂子含水率低,便于运输。

  3、系统采用PLC自动控制洗砂、排砂周期,运行简单、可靠。



20170503035235467


规格型号


型号 处理量(m3/h) 叶轮转速(rpm) 功率(kw) 砂水用量(m3/h) 进水流速(m/s) 水力停留时间(s) 泵开启数(次/天) 泥去除砂粒属性 鼓风机
风量(m3/h) 气压(Kpa) 功率(kw)
XLC180 180 12-20

0.75-1.1 18 0.6-1 60 4(每次10min) 比重大于2.65;颗粒直径大于0.1mm 1.5 34.3 1.5
XLC360 360 2.2
XLC720 720 34 2 39.2
XLC1080 1080
XLC1980 1980 0.75-1.5

40 2.5 44.1 3
XLC3170 3170 53.9 4
XLC4750 4750 48 2.8
XLC6300 6300 58.8
XLC7200 7200
XLC9000 9000 72 3 69 7.5
XLC12600 12600 78
XLC14400 14400 88 11


订货须知

  1.对照应用场合详细注明产品型号规格,组合形式,排砂方式。

  2.注明设备主体所用材质及防腐要求。

  3.XLC180-XLC1080可按照钢制池整体订货,大于XLC1080时,可做成混凝土或现场焊接制作钢制池。

  4.若需将砂水分离器与旋流沉砂器组合成一体化或有其它要求,可另索资料,商量订货。
