WSF/LSF砂水分离器

WSF/LSF砂水分离器

产品类别:其他污水处理设备

咨询 QQ:点击这里给我发消息

咨询电话:0514-87848766


  • 产品描述

  WSF型砂水分离器属于轻型砂水分离器,主要用于对旋流沉砂器等设备排出的砂水混合物的进一步分离,以利于运输,一般适用于生活污水处理工程;一般采用无轴式结构。 LSF型砂水分离器属于重型(砂量多、比重大)砂水分离设备,主要适用于钢铁厂、化工厂等工业废水处理系统,用于连续不断分离废水中的氧化铁皮、冲洗过程产生的砂粒、沉积物等;一般采用有轴式结构。 WSF型和LSF型一般采用钢制整体式结构。

WSF/LSF砂水分离器

砂水分离器工作原理:
  砂水混合物首先进入砂水分离槽中,进行砂水分离,水溢出池外,沉砂到槽底。转动的螺旋轴将砂沿25°螺旋槽输送到顶部出料口,砂在输送工程中进一步分离,从而保证出料口的砂含水率不大于60%。





产品优势

  1、采用螺旋输送,无水下轴承,重量轻,维护方便。
  2、采用的减速机,机构紧凑,运行平稳,安装方便。
  3、U型槽内衬柔性耐磨衬板,噪声低,更换方便。
  4、整机安装简单,操作方便。






规格型号



型号

尺寸规格

无轴螺旋型砂水分离器

有轴螺旋型砂水分离器

WSF260 WSF320 WSF360 WSF420 LSF500 LSF600 LSF750

螺旋外径(mm)

220

280

320

380 500 600 750

处理量(m3/h)

18~43

43~72

72~97

97~126 600 1000 1800

电机功率(KW)

0.37

0.37

0.75

1.5 3.0 5.5 5.5

转速(rpm)

5

4.8

5.2 4

分离粒直径(mm)

≥0.2



型号

螺旋外径φ

L1 L0 L H H0 B B1 B2 C U DN1 DN2
WSF260 220 2800 3840 4000 1600 1550 1200 310 1250 220 260 100 150

WSF320

280 2800 4380 4500 1700 1750 1260 370 1310 270 320 150 200
WSF360 320 3800 5760 6000 2150 2400 1420 410 1470 320 360 200 250
WSF420 380 3800 6150 6500 2150 2550 1720 470 1770 390 420 250 300
WSF460 420 3800 6250 6500 2250 2560 1970 490 2000 440 440 300 350

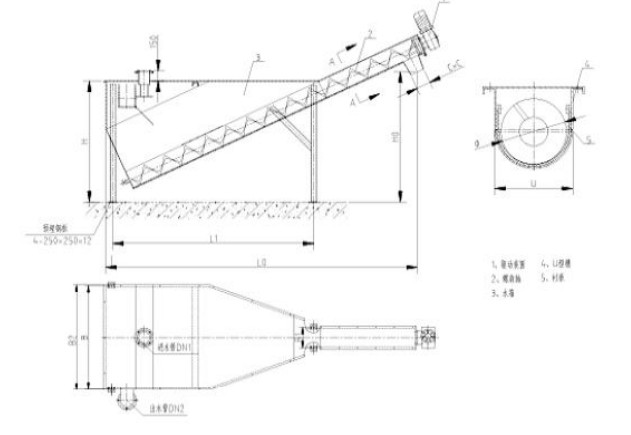

砂水分离器的图



订货须知

      1.对照应用场合及工艺要求详细注明型号规格。

      2.注明设备主体所用材质及防腐要求。

      3.特殊需求可另索资料,商量订货。
